SISTEM PEMBUMIAN

Mengikut Peraturan-Peraturan Bekalan Elektrik 1994, Akta 447

Tafsiran:

‘ dibumikan’ ertinya disambungkan kepada jisim am bumi:

Apakah yang dimaksudkan dengan sebutan ‘pembumian’ dalam sistem bekalan tenaga elektrik:

Sebutan ‘pembumian’ dalam sistem bekalan tenaga elektrik didifinasikan sebagai sambungan pengaliran sesuatu litar atau bingkai alatan/radas elektrik kejisim am bumi. Sambungan ini dilakukan untuk mengwujud dan kekalkan potensi bumi pada litar atau bingkai alatan/radas elektrik yang disambungankan. Sambungan ini mesti dilakukan dengan cara yang tertentu supaya rintangan antara litar atau bingkai alatan/radas elektrik berada pada nilai had tertentu.

(Peraturan No. 34)

Pembumian Pepasangan

(1) Mana-mana penyalut, tudung, gagang, peti cantuman, peti suis, peti fius, bingkai gear suis yang berlogam dan rangka dan tapak logam mana-mana janakuasa, penukar, rektifier dan motor, peti dan teras berlogam bagi mana-mana pengubah, dan bingkai dan penutup logam bagi mana-mana peti sejuk, dapur memasak dan kelengkapan elektrik lain termasuklah apa-apa perkakas domestik, kecuali yang digolongkan sebagai binaan kelas II, hendaklah dibumikan dengan berkesan.

(2) Mana-mana paip air yang disambungkan kepada sistem bekalan air awam tidak boleh digunakan sebagai satu-satunya cara membumi.

(3) Mana-mana paip gas tidak boleh digunakan sebagai satu-satunya cara membumi.

(4) Poin neutral sistem arus ulang-alik atau poin tengah sistem arus terus tidak boleh disambungkan ke bumi pada lebih daripada satu poin, kecuali dengan kebenaran ST

(5) Jika poin neutral atau poin tengah sistem tidak dibumikan dengan berkesan, peranti penunjuk dan pelindung hendaklah dipasang bagi mengelakkan bahaya yang disebabkan oleh kebocoran arus ke bumi daripada konduktor hidup.

(6) Jika kebenaran Ketua Pengarah telah diperolehi untuk menggunakan konduktor neutral sebagai konduktor bumi untuk membumikan rangka radas elektrik itu, konduktor neutral itu tidak boleh digunakan sebagai konduktor balik untuk bekalan fasa tunggal.

(Peraturan No. 35)

Dalam mana-mana pepasangan sistem pembumian konduktor yang lengkap yang dibuat daripada bahan yang boleh diterima dan mempunyai luas keratan rentas yang mencukupi dengan satu atau lebih plat bumi, paip atau rod hendaklah diadakan. Sistem membumi itu hendaklah disambungkan ke bumi dan disenggarakan dengan berkesan.

As it is stated in the ANSI/IEEE Standard 80-1986 "IEEE Guide for Safety in AC Substation Grounding," a safe grounding design has two objectives:

1. To provide means to carry electric currents into the earth under normal and fault conditions without exceeding any operating and equipment limits or adversely affecting continuity of service.

2. To assure that a person in the vicinity of grounded facilities is not exposed to the danger of critical electric shock.

Kerugian jika tidak ada sistem pembumian:

· Kerosakan pada peralatan atau radas

· Kehilangan pendapatan

· Gangguan bekalan dan masa penuisan

· Pengguna tidak percaya

· Keselamatan

Kejutan Elektrik Dan Kesan Pada Manusia

Kesan kejutan elektrik berubah dengan arus yang dikenakan pada sistem gemuruh (nervous system) dan laluan arus ini dalam badan seseorang

Kesan kejutan elektrik dan padah yang dialami oleh manusia bergantung kepada factor factor berikut

Nilai arus – lehih tinggi nilai arus, lebih tinggi kadaran maut. Arus serendah 50mA boleh membawa maut

Masa- masa yang dikenakan semasa arus mengalir dalam badan

Nilai voltan – Badan manusia boleh dianggap sebagai sesuatu litar di mana perbezaan potensi akan mememberi laluan untuk arus mengalir. Nilai arus bergantung pada nilai voltan dan rintangan.

Frekuensi – 50hz hingga 60 hz dianggap merbahaya sebab ia sama dengan kadar denyutan jantung manusia

Saiz seseorang – Nilai rintangan badan bergantung pada saiz seseorang. Kajian IEEE berpendapat bahawa seseorang yang mempunyai berat badan 55kg mempunyai rintangan 1000 Ohm manakala seseorang yang mempunyai berat badan 75kg mempunyai rintangan 2000ohm

Berikut adalah kesan aliran arus pada badan seseorng yang mempunyai berat badan lebih kurang 50kg

Nilai arus	Kesan
1- 4mA	Current is perceptible
5 mA	Threshold of reaction
10 mA	Threshold of “let go”
10 - 15 mA	Loss of muscular control
20 - 40 mA	Increase pain, respiratory difficulty
50 - 100 mA	Irregular heart beat, Ventricular fibrillation begins or death

Sentuhan Langsung

Mengalami kejutan elektrik hasil sentuhan sesuatu pengalir, punca atau basbar yang dalam keadaan biasa hidup dan membawa arus.

Sentuhan Tidak Langsung

Mengalami kejutan elektrik hasil sentuhan dengan komponen atau bahagian sesuatu radas, alatan dan perkakasas yang dalam keadaan biasa tidak hidup tetapi dihidupkan oleh keadaan kerosakan seperti litar pintas.

Kesan potensi langkah (step potential) dan potensi sentuh (touch potential)

Pendauluan

Dalam keadaan sebenar, arus elektrik akan mengalir sekiranya di beri laluan, tidak kira laluan itu pendek atau panjang selagi wujudnya potensi berbeza pada poin kerosakan dan bumi.

Perbezaan potensi ini akan wujud semasa pusuan kilat, pusuan pensuisan atau kerosakan dan semua arus akan dilencongkan kebumi melalui poin pembumian. Nyacas ini akan menghasilkan satu kecerunan voltan di permukaan bumi dan nilai voltan ini akan berkurangan semakin jauh daripada poin pembumian.

Potensi Langkah

Potensi langkah adalah kewujudan perbezaan voltan diantara kedua dua kaki apabila kita melangkah ke poin kerosakan tanpa menyentuh objek dibumi. Lagi dekat kita berada pada poin kerosakan maka lagi tinggi risiko untuk mengalami kejutan elektrik. Arus akan mengalir dalam badan kita melalui kaki dan nilai arus bergantung pada jarak langkah kita.Jika jarak langkah kita didekatkan maka perbezaan voltan antara kedua dua kaki berkurangan dan nilai arus yang mengalir ke badan melalui kaki kita pun akan berkurangan.

Contoh: kaki ‘A’ berada pada nilai 3500V dan kaki ‘B’ berada pada nilai 2500V maka perbezaan antara kedua dua kaki ialah 1000V

Voltan potensi langkah ini amat mustahak dan diambil kira apabila sesuatu sistem pembumian untuk pencawang dibina.

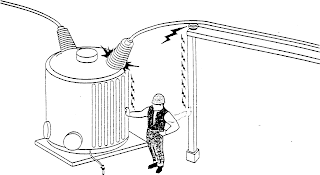

Potensi Sentuh

Potensi sentuh adalah kewujudan perbezaan voltan diantara anggota badan samada satu atau kedua dua tangan dengan anggota badan lain. Perbezaan voltan ini wujud apabila kita menyentuh poin kerosakan dan anggota badan lain menyentuh poin pembumian. Nilai arus mengalir bergantung pada nilai voltan yang wujud dan rintangan sentuhan.

Contoh: Tangan kanan yang menyentuh peralatn berada pada nilai 5000V dan kaki yang memijak permukaan bumi berada pada nilai voltan 2500V, maka perbezaan ialah 2500V

Kenapa sesuatu litar/kelengkapan atau alatan/radas elektrik perlu di bumikan?

litar/kelengkapan atau bingkai alatan/radas elektrik di bumikan untuk satu sebab utama iaitu, memastikan keselamatan pada manusia dan harta benda apabila berlaku kerosakan atau litar pintas dan keadaan fenomenon fana (transient phenomenon) seperti pusuan kilat atau pusuan pensuisan
memberi arus kerosakan suatu laluan yang rendah galangan melalui pengalir bumi balik kepunca bekalan semasa kerosakan litar lintas pengalir hidup dengan bumi dan peranti perlindungan seperti geganti atau fius dapat bertindak dan mengasingkan litar yang rosak.
Untuk menghadkan kenaikan potensi pada paras yang selamat semasa keadaan biasa dan kerosakan litar untuk semua bingkai atau badan peralatan elektrik terlitup logam dan sktruktur sktruktur logam dimana boleh disentuh oleh manusia
Berkesanan sesetengah sistem perlindungan berfungsi bergantung pada sistem pembumian yang berkesan.
Menghadkan voltan dipencawang supaya pekerja tidak didedahkan kepada potensi yang berbeza dalam keadaan biasa atau kerosakan
Abaikan kerosakan mekanikal dan therma pada perlatan atau radas elektrik seperti pengubah, kabel, alatsuis dan lain lain lagi.

Pembumian Peralatan Dan Sistem

Secara am, pembumian boleh di bahagikan kepada dua iaitu:-

◊ Pembumian Peralatan & Struktur logam

◊ Pembumian Sistem

Pembumian Peralatan Dan Struktur Logam

Pembumian ini perlu sekiranya nyacas dari punca yang hidup mengalir ke bingkai atau badan perlatan semasa kerosakan dan arus kerosakan dilencongkan ke bumi dan tidak merbahaya pada sesiapa yang menyentuhnya. Strkutur logam yang menyokong pengalir hidup juga dibumikan untuk tujuan yang sama

Penangkap kilat dipasang pada talian atas dan pencawang atas tiang untuk mengalirkan pusuan kilat ke bumi. Punca atas pada penangkap kilat disambung pada talian hidup manakala punca di bawah disambung pada rod pembumian.

Rangkaian pembumian penangkap kilat dan peralatan lain tidak boleh dicantum sekali. Penangkap kilat mesti mempunyai rangkaian pembumiannya sendiri manakala rangkaian pembumian sistem dan peralatan di cantum

Pembumian Sistem

Pembumian sistem adalah pembumian poin neutral sambungan bintang alatubah tiga fasa dipencawang elektrik bagi:

i. mengawal voltan yang wujud antara fasa dan bumi.

ii. Memberi laluan arus kerosakan balik ke punca bekalan

iii. Mengawal voltan berlebihan pada penebat

iv. Mengurangkan renjatan pada pengendali system

Pemilihan untuk membumikan poin neutral atau tidak bergantung pada kehendak dan jenis sistem bekalan utili-utili perbekalan tenaga elektrik dan antara kriteria-kriteria pemilihan ialah:

Teknikal - kenaikan voltan, arus kerosakan dll.
Kendalian - kestabilan sistem, senggaraan dll.
Keselamatan
Kos

Kumpulan vektor alatubah pembahagian tiga fasa yang di gunakan dalam pencawang elektrik adalah jenis Dyn 11, di mana bahagian utama disambung secara delta manakala dibahagian sekunder pula di sambung secara bintang. Poin neutral pada sambungan bintang dibumikan dan ini sangat besar mempengaruhi arus dan voltan sesama berlaku kerosakan

Sistem yang biasa dipraktikan adalah sistem dimana poin neutral pada alatubah dibumikan tetapi terdapat juga sistem dimana poin neutral tidak dibumikan yang diamalkan di negara-negara lain dan sistem perlindungannya berbeza.

Dalam sistem dimana poin neutral tidak dibumikan [bukan keadaan litar pintas tetapi keadaan luar biasa] jika berlaku kerosakan litar pintas pada litar, arus kerosakan tidak dapat mengalir balik ke punca bekalan melalui poin neutral alatubah di pencawang (litar terbuka), maka kenaikan voltan akan berlaku pada fasa yang tidak mengalami kerosakan.

Dalam sistem di mana poin neutral dibumikan, jika berlaku kerosakan litar pintas, pada litar, arus kerosakan yang tinggi akan mengalir balik ke punca bekalan melalui poin neutral alatubah di pencawang tetapi nilai voltan pada tempat kerosakan adalah rendah

Pengaliran arus kerosakan

Poin-poin neutral lain dalam sistem juga dibumikan seperti palang neutral di papan pembahagian voltan rendah, pengalir neutral pada sesalur atas voltan rendah setiap tiang di sesalur atas voltan rendah dan dinamakan Neutral Bumi Berbilang

Mengikut Peraturan Peraturan Elektrik 1994, Akta Bekalan Elektrik 447

Dalam Peraturan-Peraturan ini, melainkan jika konteksnya menghendaki makna yang lain-

“ neutral bumi berbilang” ertinya konduktor talian neutral yang dibumikan pada lebih daripada satu poin;

Sambungan poin neutral ke bumi dilakukan dengan pelbagai cara tetapi yang yang paling biasa dipraktikan ialah:-

i. Secara Pejal atau Terus (solid earthing or Direct Earthing)

- iaitu sambungan terus poin neutral ke letrod yang ditanam ke jisim am bumi dengan menggunakan pengalir pembumian. Apabila poin neutral dibumikan secara ini, arus kerosakan antara fasa dan bumi adalah amat tinggi seperti litar pintas antara fasa dan neutral. Cara ini digunakan dalam pencawang elektrik 6.6/0.433kV, 11/0.433kV, 22/0.433kV, 33/0.433kV. Cara ini berkesan untuk sistem voltan rendah dan tidak ada kenaikan voltan pada fasa yang tidak mengalami kerosakan jika satu fasa litar pintas ke bumi.

ii. Melalui perintang (Resistance earthing)

- poin neutral disambung pada satu perintang sebelum disambung ke letrod yang ditanam ke jisim am bumi dengan menggunakan pengalir pembumian. Perintang tersebut dipasang untuk menghadkan arus rosak pemegun. Cara ini digunakan untuk sistem 132/11kV, 22/11kV, 33/11kV. Perintang tersebut dinamakan sebagai Neutral Earthing Resistor (NER)

NER dipasang antara poin neutral alatubah dan bumi. Tujuan memasang alat ini ialah untuk menghadkan nilai arus kerosakan bumi (earth fault). Walaupun NER ini cuma aktif selama beberapa saat dalam hayat operasinya, ia mesti bertindak dengan sempurna dan memberi perlindungan yang boleh diharapkan apabila berlaku kerosakan pada litar.

Kadaran NER

Mempunyai nilai rintangan untuk menghadkan arus kerosakan dalam sistem pada kadaran yang rendah untuk mengelakan kerosakan pada peralatan tetapi cukup tinggi untuk mengendalikan geganti perlindungan. Setiap sistem direka mengikut kadaran arus dan masa tanpa kenaikan suhu berpandu pada alatsuis yang melindungi litar. Kebiasaannya arus kerosakan dihadkan pada nilai arus sekunder alatubah.

NEUTRAL EARTHING RESISTOR

iii. Cara Regangan Induktif [Reactance Earthing]

Cara ini biasanya digunakan untuk sistem 3 fasa 4 wayar dan banyak menggunakan talian atas tidak bersalut yang terdedah kepada pususn kilat. Cara ini sama dengan cara pejal tetapi kosnya tinggi dan bukan praktik.

Faktor Mempengaruhi Sistem Pembumian Yang Baik

Sesuatu sistem pembumian yang direka dan dipasang dengan betul akan menyelamatkan nyawa dan hartabenda.

Sistem pembumian yang baik mesti mempunayi faktor-faktor seperti berikut:

· Nilai rintangan kebumi yang rendah

· Rintangan kakisan/karatan yang baik

· Boleh bawa arus berulang-kali

Nilai rintangan pembumian bagi pencawang elektrik adalah 3 W dan bagi Pencawang pembahagian utama adlah 1W

Faktor yang mempengaruhi rintangan elektrod kebumi ialah:

· Kerintangan tanah

· Jenis dan Dimensi Elektrod

· Pengalir Pengikatan (Bonding Conductor)

a) Kerintangan Tanah

Komposisi dan jenis tanah banyak mempengaruhi kerintangan tanah. Kerintangan tanah bergantung pada jenis dan kelembapan. Kelembaban tanah akan mengurangakan nilai rintangan tanah. Jika boleh elektrod pembumian dipasang atau ditanam hingga ke ‘water table’ atau takungan air yang kekal.

Sesetengah galian dan garam boleh mempengaruhi nilai kerintangan tanah dan nilai ini boleh berubah apabila musim hujan atau air mengalir. Walaupun tambahan garam dapat mengurangkan nilai kerintangan tanah ia tidak digalakan kerana kekaratan atau pengurasan (leaching).

Oleh kerana kesukaran untuk menduga kerintangan tanah dengan tepat maka adalah mustahak menguji rintangan elektrod sebelum memulatugaskan pencawang elektrik.

Sebelum memulakan kerja-kerja memasang eletrod bumi, adalah wajar jika ujian kerintangan tanah dilakukan untuk:

Mengenalpasti kawasan atau poin yang paling sesuai untuk menambah punca elektrod jika bacaan yang diperollehi tidak mencukupi.
Mengetahui jika elektrod bumi perlu ditanam dengan lebih dalam.

Daripada analisa ujian kerintangan tanah, dapat dijimatkan masa dan kos.

Cara Menguji Kerintangan Tanah

Cara yang biasa digunakan untuk menguji kerintangan tanah adalah cara ‘line traverse’. Empat pepaku pengujian di tanam dengan jarak yang sama ‘a’ dalam satu garisan tegak dan kedalamam pepaku ialah a/20.

Andaikan tanah yang diuji adalah homogen, rumus untuk mengira kerintangan tanah ialah:

Kerintangan Tanah - r ( Rho) = 2PaR

dimana, r = Kerintangan Tanah (W-cm)

a = Jarak anatara pepaku pengujian (cm)

R = Rintangan yang diuji (W)

Kerintangan Dan Jenis Tanah

Jenis Tanah	Kerintangan [Ohm-m]
Marshy ground	2 - 2.7
Loam and clay	4 - 150
Chalk	60 - 400
Sand	90 - 8,000
Peat	200 upwards
Sandy gravel	300 - 500
Rock	1,000 upwards

Contoh: Jika ujian pertama menunjukan

R, bacaan pada alat penguji = 15W

a, Jarak antara pepaku penguji = 200cm

r, Kerintangan tanah = 2 x 3.142 x 200cm x 15W

= 42,390 W-cm

Menguji Kerintangan Tanah cara ‘line Traverse’

b) Jenis Dan Dimensi Elektrod Pembumian

Elektrod bumi merupakan komponen sistem pembumian yang menyentuh terus dengan jisim bumi dan memberi laluan untuk pengaliran arus litar pintas. Dalam sistem ‘dibumikan’ (earthed sysytem), arus kerosakan boleh mencapai nilai yang tinggi untuk masa yang singkat oleh itu elektrod bumi mesti mempunyi luas keratan rentas yang cukup untuk membawa arus ini.

Rintangan elektrod bumi terdiri dari komponen-komponen tersebut:

Nilai rintangan elektrod dan penyambung
Nilai rintangan sentuh antara elektrod bumi dan tanah sekeliling elektrod
Kerintangan tanah

Elektrod pembumian biasanya dibuat dari logam yang mempunyai keberaliran (conductivity) tinggi seperti tembaga atau disalut tembaga dan mempunyai keratan rentas yang cukup supaya nilai rintangan amat rendah. Logam yang biasa digunakan ialah tembaga, keluli bergalvani, keluli tidak karat (stainless steel) dan besi tuang ( cast iron).

Ciri-ciri elektrod Bumi:

Luas keratan rentas yang cukup
Mempunyai kekuatan mekanikal
Keberaliran (conductivity) tinggi
Tidak mudah karat atau kakis dengan keadaan cuaca

Eketrod bumi mempunyai beberapa bentuk seperti rod tegak (vertical rods), plat (plate) dan pengalir mendatar (horizontal conductors) seperti pita tembaga dan tembaga beranyam (braided copper).

Apabila mengatuk atau memacak elektrod bumi, pastikan elektrod dan tanah sekeliling mempunyai rintangan sentuhan yang baik kerana pengaliran arus dari elektrod bumi ke jisim bumi bergantung pada nilai rintangan sentuhan ini.

Elektrod yang biasa digunakan ialah:

Rod Tembaga - 16mm x 1.86M (5/8” x 6’)

Paip Besi Bergalvani - 51mm x 3.1 (2’’ x 10’)

Pita tembaga 3mm x 25mm & 6mm Xx 50mm

Rod tembaga boleh dipanjangkan dengan menggunkan pengganding loyang (brass coupler) manakala paip besi tidak boleh.

Jarak antara dua poin elektrod adalah dua kali ganda kedalaman elektrod

Contoh:

Jika elektrod yang ditanam adalah 12 kaki maka poin seterusnya adalah

2 X 12 = 24 kaki

Pengalir Pengikatan

Pengalir pembumian mesti mempunyai luas keratan yang mencukup untuk menampung arus yang tinggi mengalir tanpa melebur semasa berlaku kerosakan. Oleh kerana ‘short-time rating’ alatsuis voltan tinggi adalah 3 saat maka pengalir pembumian mesti menahan arus kerosakan selama masa ‘short-time rating’ iaitu 3 saat.

Pengalir pengikatan menyambung bingkai atau rangka peralatan dalam pencawang atau poin neutral alatubah ke rangkaian pembumian, yang dipasang di sekeliling pencawang. Penyambungan semua pengalir dengan rangkaian pembumian pencawang juga mesti mempunyai rintangan sentuhan yang paling rendah.

Kadaran pengalir pengikatan dikira dengan berpandu pada suhu ambient 30⁰C, masa arus kerosakan 3 saat dan suhu maxima yang melebihi 300⁰C.

Dalam keadaan sistem biasa atau normal, pengalir pengikatan berada pada voltan sifar (0V) kerana disambung pada sistem pembumian. Apabila berlaku kerosakan dan arus kerosakan mengalir melalui pengalir ke bumi, kemungkinan akan berlaku perbezaan potensi dan terdedah kepada ‘potensi sentuh’.

Pengalir pengikatan yang biasa digunakan ialah:

Dawai Besi Bergalvani 7/10 SWG
Pengalir Tembaga 0.1mm²
Pita Tembaga 3mm x 25.4mm (1/8’’ x 1’’) – untuk P/E 11kV
Pita Tembaga 6mm x 50mm (1/4‘’ x 1 1/2’’) - untuk PPU 33/11kV

Cara Cara Penyambungan Pengalir Dan Letrod Bumi

Keberkesanan penyambungan pengalir pada rangka peralatan dan elektrod bumi banyak mempengaruhi nilai rintangan sentuhan (contact resistance) dan pengalir arus.

Cara-cara penyambungan yang biasa dilakukan ialah:

a) Brazing

b) Pretining

c) Bol & Nat

d) Soketing

e) Rivet

a) Brazing

Cara membuat penyambungan dengan menggunakan silver silfos. Cara ini memberi kekuatan, keterusan yang lebih baik yang pada sambungan dan nilai rintangan sentuhan yang rendah.

b) Pretining

Juga dikenali bagai sweating. Pretining dilakukan pada permukaan pita tembaga dengan membuat satu salutan dengan pateri di tempat penyambungan untuk memberi keterusan yang lebih baik dan pita tembaga tidak beroxida apabila menggunakan bol dan nat.

c) Bol & Nat

Cara ini murah dan cepat untuk disiapkan tetapi bol & nat mesti diikat dengan kuat untuk memberi keterusan yang baik dan kurangkan nilai rintangan sentuhan.

d) Soketing & Pengeritingan (Crimping)

Cara ini biasanya dilakukan untuk tamatan pengalir pengikatan seperti dawai besi bergalvani 7/10 atau pengalir bersalut tembaga pada rangka alatsuis, pengubah dan struktur.

Cara soketing dilakukan dengan mengisi soket dengan larutan timah dan cara

pengeritingan dilakukan menggunakan alat khas.

e) Rivet

Plat tembaga di gurdi mengikut saiz rivet tembaga dan di rivet dengan menggunakan Snap On Dolly

Pengujian Rintangan Elektrod Bumi

Rintangan rangkaian elektrod-elektrod bumi yang disambung secara selari dipencawang diuji untuk dua sebab iaitu:
i. Mengetahui nilai rintangan rangkaian pembumian adalah seperti kehendak specifikasi sebelum memulatugas pencawang

ii. Untuk memastikan nilai rintangan rangkaian pembumian tidak berubah daripada nilai asal semasa senggaraan pencawang.

Cara pengujian rintangan elektrod pembumian di pencawang pembahagian yang biasa dijalankan ialah cara “Fall-Of-Potential” dengan menggunakan alat penguji rintangan pembumian empat terminal.

Cara pengujian ini dianggap asas bagi pengukuran nilai rintangan elektrod pembumian dan sesuai bagi rangkaian pembumian kecil dan sederhana.

Alat penguji rintangan bumi empat terminal mempunyai dua terminal potensi iaitu P1 & P2 dan dua terminal arus, C1 & C2.

Cara Menguji

1. Pilih salah satu poin atau elektrod dari rangkaian pembumian untuk diuji.

2. Tanam pepaku pengujian arus (C2) 150 kaki dari elektrod pengujian. Tarik pengalir pengujian dan sambungkan pada punca C2 di alat pengujian.

3. Tanam pepaku pengujian potensi (P2) 75 kaki diantara elektrod dan pepaku arus C2. Tarik pengalir pengujian dan sambungkan pada punca P2 di alat pengujian.

Nota:

Untuk mendapat bacaan yang tepat pastikan pepaku arus, pepaku potensi dan elektrod berada dalam satu garisan lurus

4. Sambungkan (loop) punca P1 dan C1 pada alat pengujian dan tarik pengalir pengujian dan sambung pada elektrod.

5. Mulakan ujian pertama dan catatkan bacaan.

6. Alihkan pepaku potensi, P2 20 kaki kehadapan (55 kaki) dan mulakan ujian kedua dan catatkan bacaan.

7. Alihkan pepaku potensi, P2 20 kaki kebelakang 20 kaki (95 kaki) dan mulakan ujian ketiga dan catatkan bacaan.

8. Dapatkan purata bacaan dari ketiga-tiga nilai bacaan tadi untuk mendapatkan nilai rintangan elektrod pembumian.
